Enfriadores de Tablero Eléctrico: Cómo Elegir la Solución Correcta Sin Equivocarse (y Sin Pagar el Error)
Información Técnica, 14 de octubre, 2026
Imagine que su planta industrial está operando a plena capacidad. Los variadores de frecuencia, PLC, fuentes de alimentación y demás componentes electrónicos trabajan continuamente dentro de los tableros eléctricos.
Todo parece funcionar correctamente, hasta que la temperatura interna comienza a superar los límites recomendados por los fabricantes.
Una condición térmica inadecuada puede afectar el funcionamiento de los componentes electrónicos, provocar alarmas, acelerar su deterioro y generar interrupciones no programadas.
Cuando la temperatura interna de un gabinete eléctrico supera la temperatura nominal de operación de sus componentes, la física toma el control de la situación de una forma muy precisa: por cada 10°C de aumento sobre la temperatura operativa nominal, la vida útil de los componentes electrónicos se reduce a la mitad. No es una estimación conservadora. Es la Ley de Arrhenius aplicada a la electrónica industrial, documentada en el estándar MIL-HDBK-217 del Departamento de Defensa de los Estados Unidos, que ha sido referencia en ingeniería de confiabilidad electrónica por décadas.
El problema es que muchas plantas industriales siguen tomando decisiones de enfriamiento de tableros basadas en el costo inicial de la solución, en «lo que siempre hemos usado» o en lo que el proveedor más cercano tiene disponible. Rara vez se hace un análisis completo que considere el Costo Total de Propiedad a lo largo del ciclo de vida del sistema.
Este artículo le ayudará a cambiar eso.
1. Por qué el tablero eléctrico industrial se calienta
Antes de comparar soluciones, es importante entender exactamente de dónde viene el calor que debe eliminar.
La carga térmica total de un tablero tiene dos fuentes:
A. Calor disipado por los componentes internos
Cada componente dentro del tablero genera calor como subproducto de su operación. Los principales generadores de calor en tableros industriales son los variadores de frecuencia (VFDs), transformadores, arrancadores suaves, fuentes de alimentación y PLCs. Un VFD de 10 HP típicamente disipa entre el 3% y el 5% de su potencia nominal en calor, es decir, entre 225W y 375W solo por ese componente.
B. Calor que ingresa desde el ambiente externo
El calor del entorno industrial (temperatura ambiente, radiación solar en instalaciones al aire libre, procesos térmicos cercanos) transfiere calor hacia el interior del tablero por conducción y radiación a través de las paredes metálicas del gabinete.
La suma de ambas fuentes define cuánta capacidad de enfriamiento necesita el sistema.
Ante este escenario, surge una pregunta importante para los responsables de proyectos y confiabilidad:
¿Qué sistema de enfriamiento ofrece las condiciones adecuadas para proteger los componentes eléctricos y mantener la continuidad operativa?
Actualmente, existen diferentes tecnologías para controlar la temperatura de los gabinetes industriales. Entre las más utilizadas se encuentran sistema de aire acondicionado con tubo Vortex, los intercambiadores de calor aire-aire (ventiladores) y los sistemas de aire acondicionado con ciclo de refrigeración.
Aunque las tres alternativas buscan controlar la temperatura, funcionan de manera diferente y responden a necesidades específicas de los sistemas eléctricos industriales.
2. Tres tecnologías para el enfriamiento de tableros eléctricos
Antes de comparar sus ventajas, es importante comprender cómo funciona cada alternativa.
Tubo Vortex
Ventilador
Aire Acondicionado

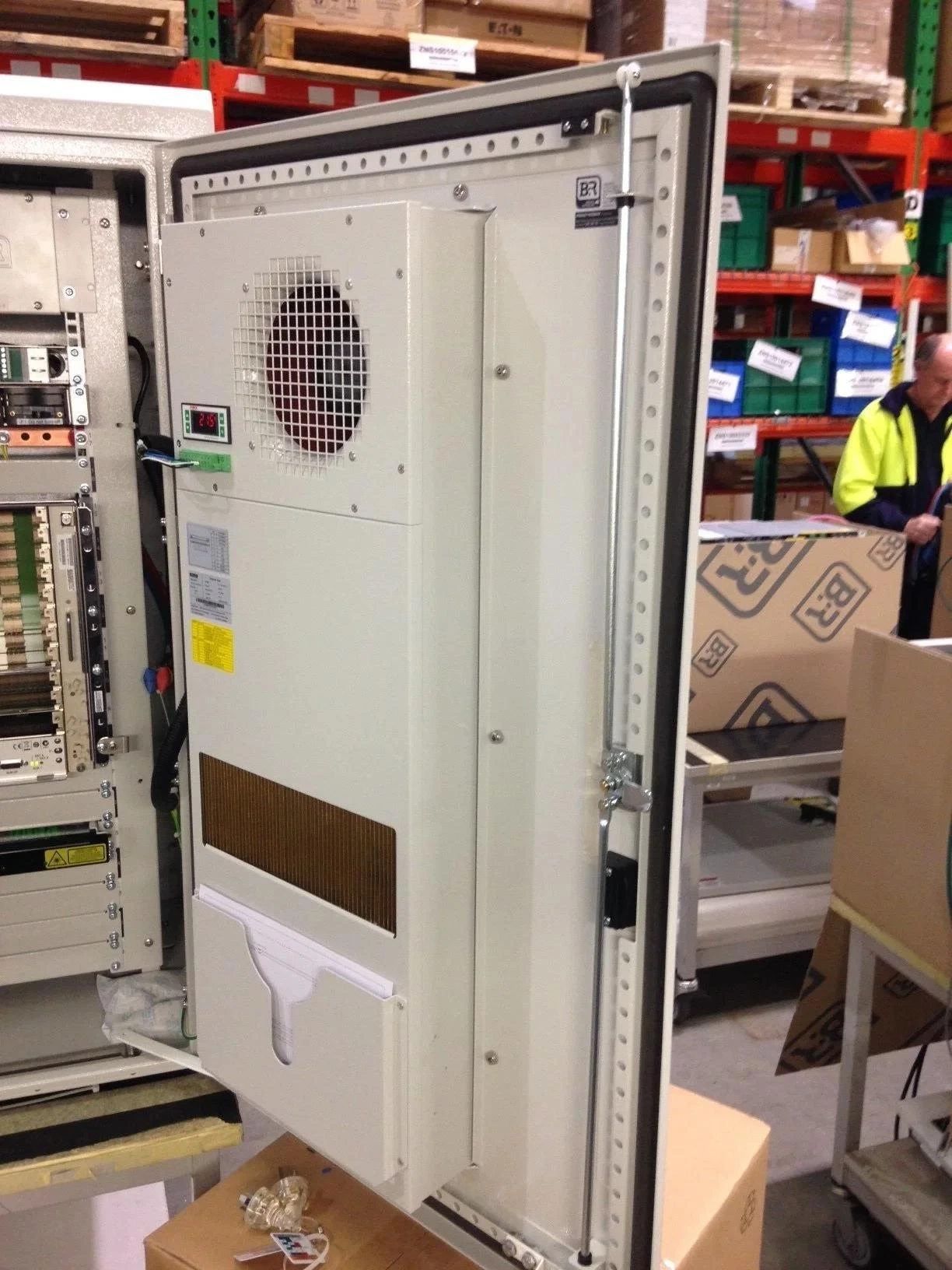

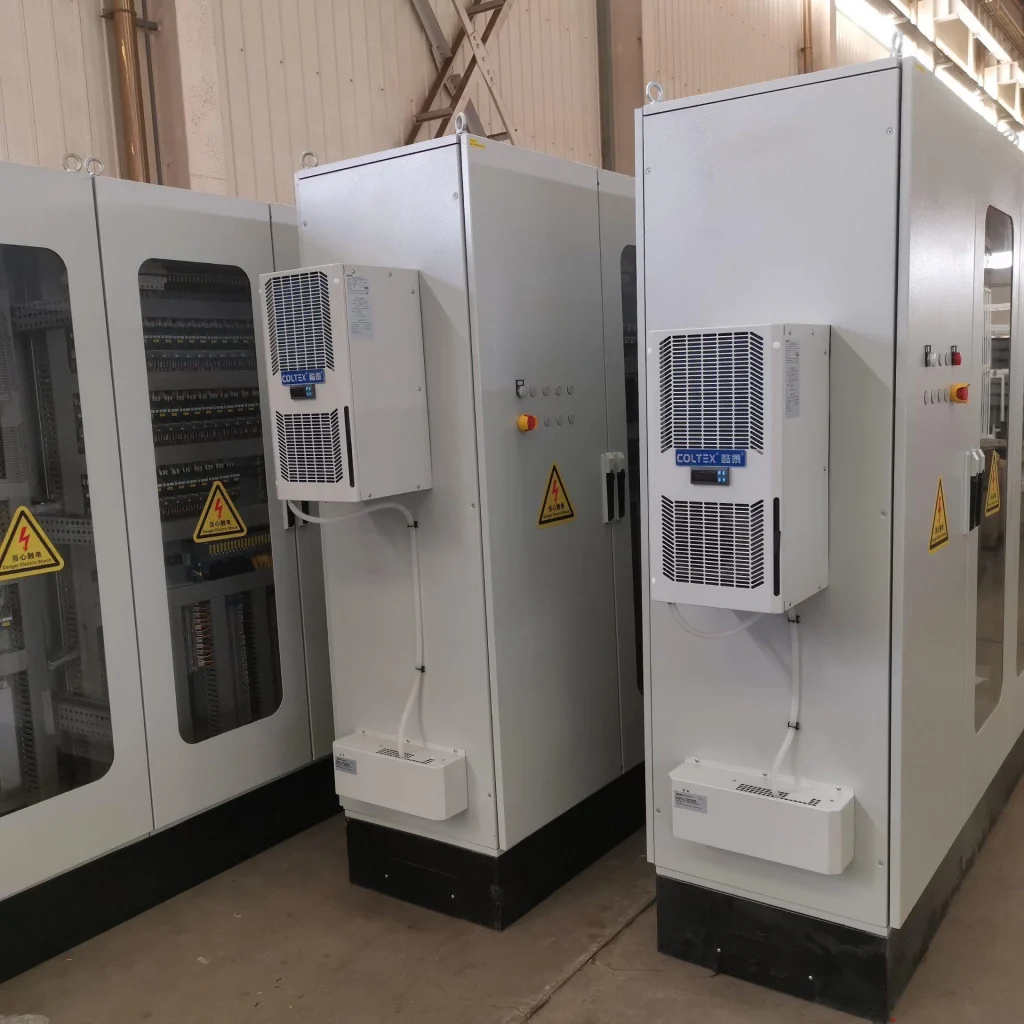

A. Aire acondicionado Basado en Freón: (Ciclo de Refrigeración por Compresión)
Principio de operación:
El aire acondicionado de freón utiliza un ciclo de refrigeración por compresión de vapor. El refrigerante (que puede ser R-410A, R-134a u otros según el modelo) circula en un ciclo cerrado: se comprime (calentándose), disipa calor al exterior, se expande (enfriándose) y absorbe calor del interior del tablero. Un ventilador interno circula el aire del gabinete por el evaporador, enfriándolo antes de retornarlo al interior.
A diferencia de un ventilador estos sistemas pueden mantener el gabinete a una temperatura inferior a la temperatura ambiente exterior, siempre que la capacidad del equipo y sus condiciones de operación lo permitan.
¿Cuáles son sus principales ventajas?
- Capacidad de enfriamiento por debajo de la temperatura ambiente.
Esta característica permite atender aplicaciones donde el ambiente exterior es demasiado caliente para utilizar un intercambiador aire-aire.
- Aplicación en cargas térmicas elevadas.
Son una alternativa para gabinetes que requieren una capacidad de enfriamiento que no puede cubrirse con otras tecnologías.
- Control de temperatura en circuito cerrado.
Permiten enfriar el aire interno sin introducir directamente el aire exterior al gabinete.
- Amplia variedad de capacidades y configuraciones.
Existen equipos diseñados para diferentes tamaños de gabinete, condiciones ambientales y requerimientos térmicos.
Limitaciones críticas:
Estos sistemas requieren alimentación eléctrica y mantenimiento periódico.
Dependiendo del diseño y las condiciones de operación, las actividades de mantenimiento pueden incluir limpieza del condensador, revisión de filtros, inspección de componentes y verificación del circuito frigorífico.
También es necesario considerar el consumo eléctrico, la capacidad de enfriamiento y la gestión del condensado. La vida útil típica de un sistema de freón para tablero es de 5 años. Después de ese período, el compresor y los componentes del ciclo de refrigeración presentan desgaste que obliga a reemplazo.
Los sistemas de freón pierden eficiencia cuando la temperatura ambiente supera los 35°C (95°F). En instalaciones al aire libre, plantas calientes o zonas industriales con alta temperatura ambiental, el sistema puede necesitar sobredimensionarse o simplemente no funcionar correctamente
También es necesario tener en cuenta la normatividad en el manejo de refrigerantes.

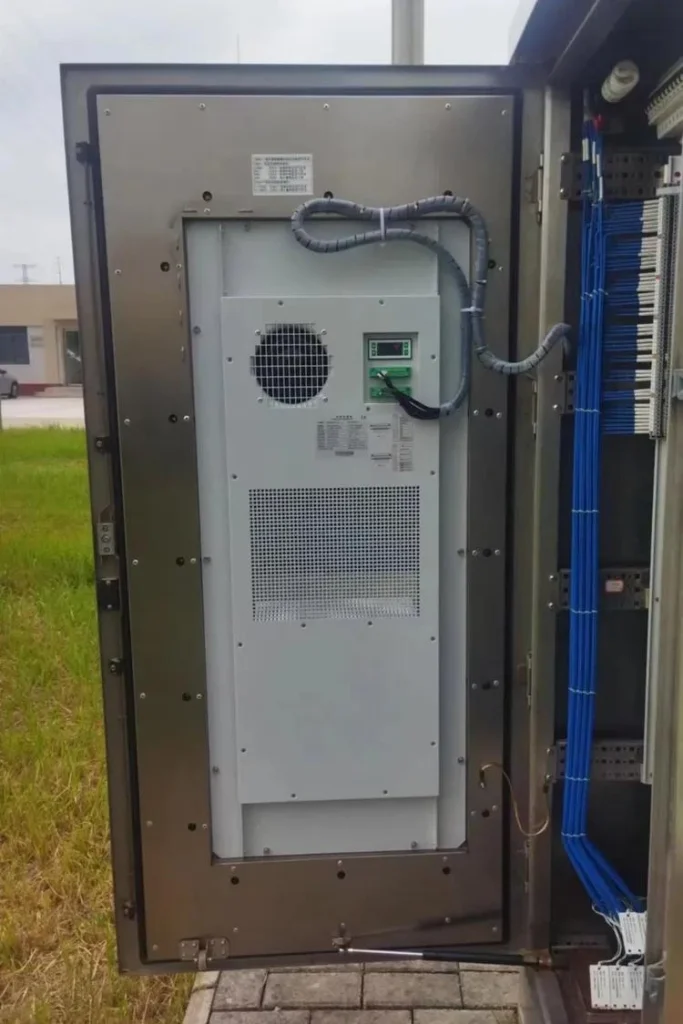

B.Ventiladores: transferencia térmica sin mezclar el aire
Los Ventiladores transfieren el calor del interior del gabinete hacia el ambiente exterior mediante un sistema de intercambio térmico.
En un diseño de circuito cerrado, el aire interno del gabinete circula por un circuito separado del aire exterior.
Esto significa que el aire del interior y el del exterior no se mezclan.
El calor se transfiere a través de una superficie de intercambio térmico.
Su capacidad de enfriamiento depende de la diferencia de temperatura entre el interior del gabinete y el ambiente exterior.
¿Cuáles son sus principales ventajas?
- Separación de los circuitos de aire.
Ayudan a mantener aislado el aire interno del gabinete frente a contaminantes presentes en el ambiente.
- No requieren un circuito de refrigeración por compresor.
Su funcionamiento se basa en la transferencia de calor entre dos corrientes de aire.
- Posibilidad de mantener una temperatura interna controlada respecto al ambiente.
Su desempeño depende de la carga térmica y de la diferencia de temperatura disponible.
Limitaciones críticas:
Su principal limitación es que no puede enfriar el gabinete por debajo de la temperatura del aire exterior.
Además, cuando la diferencia entre la temperatura interna y la externa es pequeña, disminuye la capacidad de disipación térmica.
Por ejemplo, si el ambiente exterior se encuentra a 35 °C y el gabinete debe mantenerse a 30 °C, un intercambiador aire-aire convencional no podrá alcanzar esa temperatura objetivo.
- Esto significa que esta tecnología es fundamentalmente inadecuada para:
- Plantas en zonas cálidas (temperatura ambiente >30°C de forma regular)
- Tableros ubicados cerca de fuentes de calor (hornos, compresores, procesos térmicos)
- Instalaciones al aire libre expuestas al sol
Cualquier ambiente donde la temperatura pueda superar la temperatura objetivo del tablero.
Degradación por contaminación ambiental

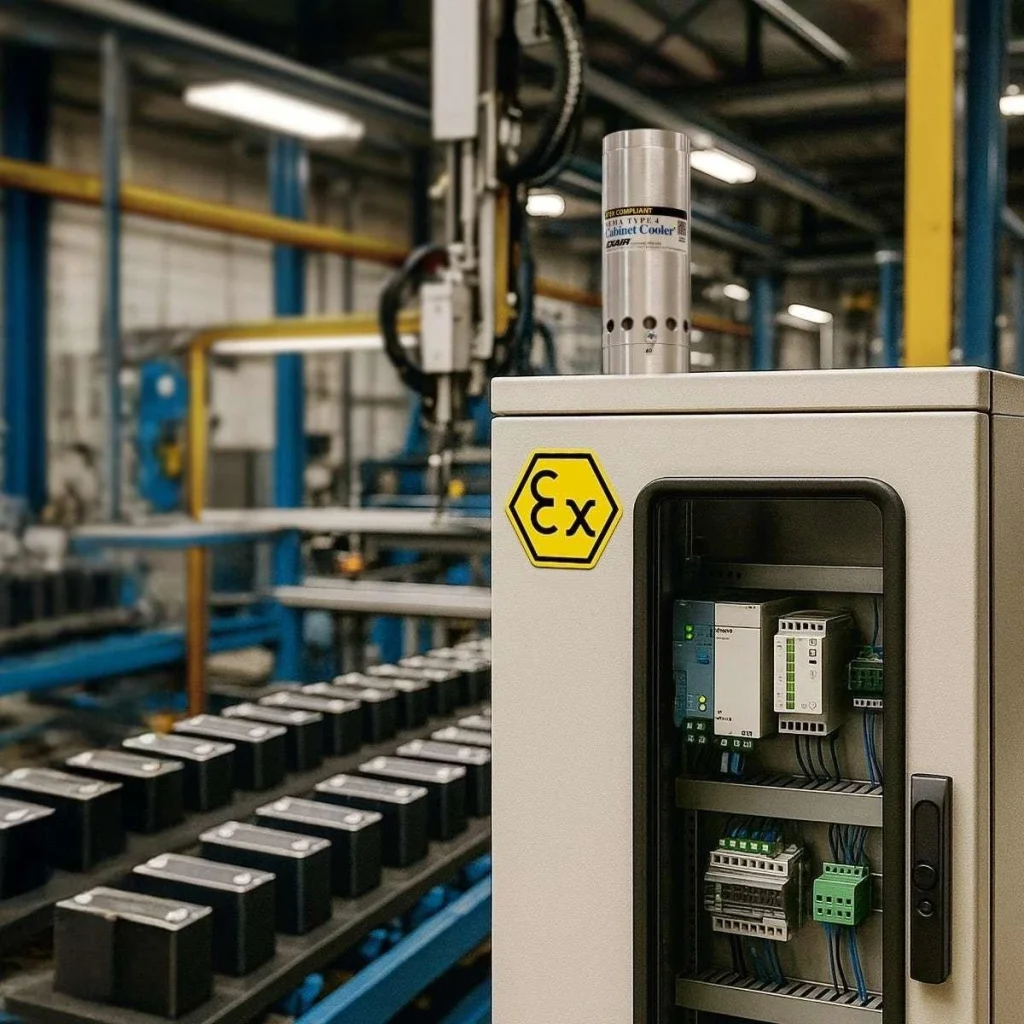

C. Enfriadores de tablero tipo Vortex: enfriamiento mediante aire comprimido
Los enfriadores de tablero tipo Vortex, como los sistemas Cabinet Cooler de EXAIR, utilizan un tubo de vórtice que transforma el aire comprimido en dos corrientes: una fría y otra caliente.
La corriente fría se introduce en el gabinete para reducir la temperatura interna, mientras que el sistema permite la salida del aire caliente.
El tubo vórtex no tiene partes móviles, no usa refrigerante químico y produce aire frío de forma instantánea desde el momento en que se suministra aire comprimido.
Los enfriadores de gabinetes EXAIR se basan en la diferencia de temperatura (ΔT) entre la temperatura del aire frío producida por el enfriador (normalmente -29 °C (-20 °F)) y la temperatura interna deseada del gabinete (normalmente 35°C (95 °F))
El sistema mantiene una presión positiva dentro del tablero, lo que impide el ingreso de polvo o contaminantes ambientales.
¿Cuáles son sus principales ventajas?
- Diseño compacto y sin piezas móviles en el sistema de enfriamiento.
Su principio de funcionamiento reduce la necesidad de mantenimiento mecánico del enfriador.
- Instalación relativamente sencilla.
Se conectan a una línea de aire comprimido y pueden instalarse en gabinetes compatibles con el modelo seleccionado.
- Protección frente a contaminantes.
Los modelos diseñados para ello pueden mantener el gabinete presurizado con aire limpio y seco, ayudando a limitar la entrada de polvo y otros contaminantes.
- Funcionamiento en ambientes de alta temperatura.
Los modelos de alta temperatura de EXAIR están diseñados para determinadas aplicaciones con temperaturas ambientales de hasta 93 °C, de acuerdo con las especificaciones del fabricante.
- Protección IP mantenida
La presión positiva que mantiene dentro del gabinete impide el ingreso de contaminantes, preservando la clasificación NEMA 12, NEMA 4 o NEMA 4X del gabinete original.
Limitaciones críticas:
El principal aspecto que debe evaluarse es el consumo de aire comprimido.
Aunque el enfriador no requiere un compresor de refrigeración, sí necesita aire comprimido disponible, con la presión, el caudal y la calidad especificados por el fabricante. Aunque este consumo de aire se puede controlar mediante un control de temperatura, reduciendo el consumo en un 50%.
Por tanto, su costo operativo depende del consumo de aire comprimido y del costo de generarlo en la planta.
En instalaciones donde el aire comprimido es costoso o escaso, este factor puede ser determinante.
3. Comparativo técnico: Vortex vs. Ventilador vs. Aire Acondicionado
Cada tecnología tiene características que la hacen adecuada para determinadas condiciones de operación.
La siguiente tabla resume las diferencias principales:
Característica |
Enfriador Vortex |
Ventilador |
Aire acondicionado |
| Principio de funcionamiento | Aire comprimido y tubo vortex | Transferencia de calor entre dos corrientes de aire | Ciclo de refrigeración |
| ¿Puede enfriar por debajo de la temperatura ambiente? | Sí | No | Sí |
| Consume electricidad | Mínimo | Si | SI |
| Mantenimiento Anual | No | Medio | Alto |
| Temperatura ambiente máxima | Hasta 93°C | < que la temperatura interna | 35°C |
| Desempeño en ambientes con alta contaminación | No afecta | Crítico (degrada transferencia) | Si afecta (Filtros se obstruyen) |
| Se mantiene protección IP del gabinete | Si | Si | No |
| Zonas intrínsicamente seguras | Si | Si (pero con restricciones) | No |
| Aplicación característica | Gabinetes compatibles con suministro de aire comprimido | Gabinetes donde el ambiente es suficientemente más frío que el interior | Gabinetes con alta carga térmica o necesidad de enfriar por debajo del ambiente |
4. ¿Cómo elegir la tecnología adecuada para su aplicación?
No existe una única tecnología de enfriamiento que sea la mejor para todos los tableros eléctricos.
La decisión debe comenzar por las condiciones reales de operación y no únicamente por el precio de compra del equipo.
A continuación, presentamos tres escenarios que pueden ayudarle a orientar la selección.
Escenario 1. Cuando el ambiente exterior es más frío que el interior del gabinete
Alternativa a evaluar: ventilador
Puede ser una opción cuando:
- La temperatura ambiente máxima es inferior a la temperatura interna objetivo.
- La carga térmica puede disiparse con la diferencia de temperatura disponible.
- Se necesita mantener separados los circuitos de aire.
- Se busca una solución de transferencia térmica sin refrigeración por compresor.
La condición fundamental es que exista suficiente diferencia de temperatura para disipar el calor generado por los componentes.
Escenario 2. Cuando existe una carga térmica elevada o el ambiente es muy caliente
Alternativa a evaluar: aire acondicionado para tableros eléctricos.
Puede ser una opción cuando:
- El ambiente es limpio y con temperatura moderada y estable
- Los componentes requieren una temperatura interna inferior a la del ambiente.
- El presupuesto inicial está disponible pero el análisis de costo total de propiedad no es prioritario.
En este caso, debe dimensionarse correctamente la capacidad frigorífica del equipo y evaluar el consumo eléctrico y las necesidades de mantenimiento.
Escenario 3. Cuando el aire comprimido está disponible y se requiere una solución compacta
Alternativa a evaluar: enfriador tipo Vortex.
Puede ser una opción cuando:
- Existe una red de aire comprimido con capacidad disponible.
- El gabinete requiere una solución compacta.
- Se necesita reducir la entrada de contaminantes mediante una configuración compatible.
- Las condiciones ambientales son exigentes.
- El consumo de aire comprimido resulta viable desde el punto de vista operativo.
En este escenario, es importante evaluar el caudal de aire requerido y su costo de generación.
5. El costo total de propiedad: una decisión que va más allá del precio de compra
Cuando se comparan tecnologías de enfriamiento, el precio inicial es solo una parte de la evaluación.
Para una decisión de proyectos o confiabilidad, conviene analizar el costo total de propiedad (TCO, por sus siglas en inglés).
Este análisis puede incluir:
Inversión inicial
- Precio del equipo.
- Accesorios necesarios.
- Instalación y adecuaciones del gabinete.
Costos de operación
- Consumo de aire comprimido.
- Consumo eléctrico.
- Recursos necesarios para mantener el sistema en funcionamiento.
Mantenimiento
- Inspecciones periódicas.
- Limpieza de componentes.
- Repuestos.
- Intervenciones correctivas.
Impacto sobre la operación
- Tiempo requerido para mantenimiento.
- Riesgo de interrupciones.
- Consecuencias de una falla térmica en el proceso.
La comparación debe realizarse con datos de cada aplicación.
Por ejemplo, un enfriador Vortex puede tener una inversión inicial relativamente baja, pero su consumo de aire comprimido debe incluirse en el análisis.
Por su parte, un sistema de aire acondicionado requiere evaluar el consumo eléctrico y el mantenimiento del circuito de refrigeración.
La tecnología adecuada será aquella que responda a los requerimientos térmicos del gabinete y presente un costo total de propiedad compatible con las necesidades de la operación.

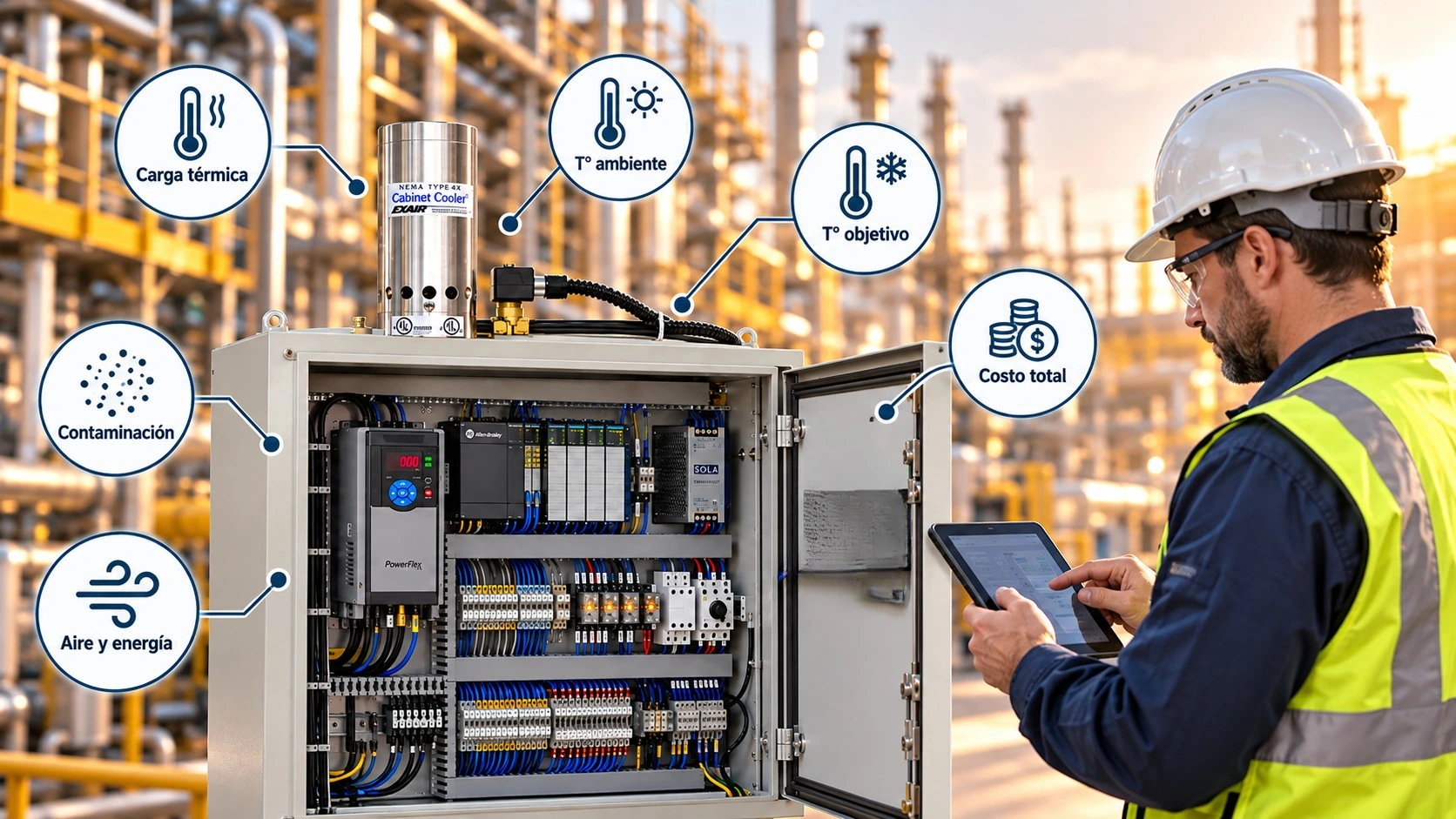

6.Antes de seleccionar un sistema de enfriamiento, responda estas 6 preguntas
Si está diseñando un nuevo tablero o evaluando una mejora térmica, estas preguntas pueden ayudarle a definir los requerimientos de la aplicación.
- ¿Cuál es la carga térmica del gabinete?
Identifique el calor generado por los componentes instalados, expresado en Watts (W) o Btu/h.
- ¿Cuál es la temperatura ambiente máxima?
Considere las condiciones más exigentes de la planta, no únicamente la temperatura promedio.
- ¿Cuál es la temperatura interna objetivo?
Revise los límites de operación de los componentes más sensibles.
- ¿Qué condiciones ambientales existen?
Evalúe la presencia de polvo, humedad, aceite, contaminantes y posibles requisitos de protección del gabinete y zonas con áreas seguras.
- ¿Qué recursos están disponibles?
Determine si cuenta con aire comprimido, alimentación eléctrica y espacio para instalar la solución.
- ¿Cuál es el costo total de operación esperado?
Compare la inversión inicial, el consumo energético, el mantenimiento y el impacto potencial sobre la continuidad operativa.
Estas variables permiten realizar una selección más fundamentada y evitar soluciones que no respondan a las condiciones reales de la aplicación.
Conclusión: el mejor sistema de enfriamiento es el que responde a las condiciones reales de su tablero
No existe una tecnología universalmente superior para enfriar tableros eléctricos industriales.
La decisión correcta depende del análisis honesto de las condiciones específicas de cada aplicación: temperatura ambiente, calidad del ambiente, disponibilidad de aire comprimido, criticidad del proceso y horizonte de análisis financiero.
Lo que sí es universal es la consecuencia de tomar una decisión equivocada basada solo en el precio de lista inicial: una falla térmica de tablero en un proceso crítico siempre costará más que la diferencia entre las opciones disponibles.
